Serveur Ibm x3300 m4

Le System x3300 M4 est un serveur réseau à haut débit avec d’excellentes performances, une évolutivité lorsque vous ajoutez de la mémoire et un deuxième processeur. Ils intègrent la puissante famille de processeurs Intel Xeon E5-2400 avec jusqu’à 15 Mo de mémoire cache. La conception économe en énergie du serveur prend en charge deux processeurs et 12 modules de mémoire. Il prend également en charge huit disques durs de 3,5 pouces ou seize disques durs de 2,5 pouces ou disques SSD dans une tour évolutive ou un rack 4U, facile à entretenir et à gérer. Avec une puissance de calcul par watt plus élevée et les derniers processeurs Intel Xeon, vous pouvez réduire les coûts et maintenir la vitesse et la disponibilité.

Il est suggéré d’utiliser le système x3300 M4 pour les applications professionnelles générales, la collaboration/la messagerie, le Web et les postes de travail virtualisés dans un groupe de travail ou des environnements distribués.

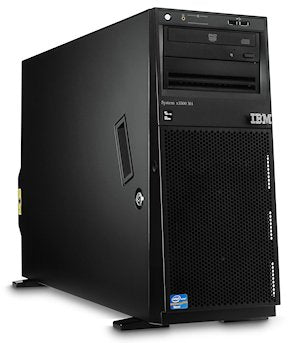

La figure suivante illustre le serveur System x3300 M4.

Graphique 1. Le système x3300 M4

Le serveur x3300 M4 offre une conception flexible avec un choix de disques de 3,5 pouces ou de 2,5 pouces, avec jusqu’à six emplacements PCIe (dont quatre PCIe 3.0) et jusqu’à 192 Go de mémoire. La solution Ethernet embarquée fournit jusqu’à quatre ports Gigabit Ethernet intégrés sans occuper d’emplacements PCIe. Des outils complets de gestion des systèmes avec le module de gestion intégrée II (IMM2) de nouvelle génération facilitent le déploiement, l’intégration, l’entretien et la gestion.

Le serveur System x3300 M4 est un serveur tour à double socket hautes performances qui offre une évolutivité, des performances fiables et une efficacité optimisée pour vos applications professionnelles générales. Vous commencez par les bases, puis vous mettez à niveau au fur et à mesure que votre entreprise évolue, sans compromettre les investissements existants. La virtualisation de l’infrastructure PC en un seul serveur peut donner accès à un serveur puissant avec un espace de stockage abondant et réduire considérablement les coûts informatiques.

Évolutivité et performances

La x3300 M4 offre de nombreuses fonctionnalités pour améliorer les performances, améliorer l’évolutivité et réduire les coûts :

• La famille de processeurs Intel Xeon E5-2400 améliore la productivité en offrant des performances abordables pour les systèmes à deux sockets. Il dispose de processeurs à huit cœurs avec des vitesses de cœur allant jusqu’à 2,3 GHz, d’une mémoire cache L3 allant jusqu’à 20 Mo et d’une liaison Intel QuickPath Interconnect (QPI) d’une vitesse maximale de 8 GTps.
• Jusqu’à 2 processeurs, 16 cœurs et 32 threads optimisent l’exécution simultanée des applications multithread.
• Grâce à des performances système intelligentes et adaptatives avec la technologie Intel Turbo Boost 2.0, les cœurs de processeur peuvent fonctionner à des vitesses maximales pendant les charges de travail maximales en dépassant temporairement la puissance de conception thermique (TDP) du processeur.
• La technologie Intel Hyper-Threading améliore les performances des applications multithread en permettant le multithreading simultané au sein de chaque cœur de processeur, jusqu’à deux threads par cœur.
• La technologie de virtualisation Intel intègre des crochets de virtualisation au niveau matériel afin que les fournisseurs de systèmes d’exploitation puissent mieux utiliser le matériel pour les charges de travail de virtualisation.
• Intel Advanced Vector Extensions (AVX) peut améliorer les performances en virgule flottante pour les applications techniques et scientifiques à forte intensité de calcul.
• Les 12 DIMM enregistrés (RDIMM) de la mémoire DDR3 ECC 1600 MHz offrent vitesse, haute disponibilité et une capacité de mémoire allant jusqu’à 192 Go.
• La bande passante mémoire maximale théorique de la famille de processeurs Intel Xeon E5-2400 est de 38,4 Gbit/s à 1600 MHz, soit 20 % de plus que la génération précédente de processeurs Intel Xeon 5600.
• Le serveur offre jusqu’à quatre ports Gigabit Ethernet intégrés avec un processus de mise à niveau pratique des fonctionnalités à la demande (FoD) qui ne nécessite pas l’achat de matériel supplémentaire. Deux ports sont activés en standard, et deux ports peuvent être activés avec une licence facultative.
• Le serveur offre des capacités d’extension d’E/S PCIe 3.0. Ces capacités améliorent la bande passante maximale théorique de près de 100 % (8 GTps par liaison en utilisant l’encodage 128b/130b) par rapport à la génération précédente de PCIe 2.0 (5 GTps par liaison en utilisant l’encodage 8b/10b).
• Grâce à la technologie d’E/S intégrée Intel, le contrôleur PCIe 3.0 est intégré à la famille de processeurs Intel Xeon E5. Ce contrôleur réduit la latence d’E/S et augmente les performances globales du système.
• Jusqu’à seize baies de disques de 2,5 pouces remplaçables à chaud ou huit baies de disques de 3,5 pouces remplaçables à chaud ou simples offrent une capacité de stockage interne importante.

Disponibilité et facilité d’entretien

La x3300 M4 offre de nombreuses fonctionnalités pour simplifier l’entretien et augmenter le temps de fonctionnement du système :

• La mise en miroir de la mémoire et le classement de la mémoire épargnent la redondance en cas de défaillance de mémoire non corrigible.
• Retrait du capot sans outil, qui permet d’accéder facilement aux mises à niveau et aux pièces réparables, telles que le processeur, la mémoire et les cartes d’extension.
• Disques remplaçables à chaud qui prennent en charge la redondance RAID pour la protection des données et une plus grande disponibilité du système.
• Jusqu’à deux blocs d’alimentation redondants remplaçables à chaud (selon le modèle) pour les applications critiques de l’entreprise.
• Solution de ventilateur redondant N+1 en option pour une disponibilité maximale en cas de défaillance du ventilateur.
• Des LED de chemin lumineux individuelles qui conduisent rapidement le technicien aux composants défaillants (ou défaillants). Cette fonctionnalité simplifie la maintenance, accélère la résolution des problèmes et contribue à améliorer la disponibilité du système.
• L’analyse prédictive des défaillances (PFA), qui détecte lorsque les composants du système (par exemple, les processeurs, la mémoire et les disques durs) fonctionnent en dehors des seuils standard. Il génère également des alertes proactives à l’avance en cas de défaillance éventuelle, ce qui augmente le temps de disponibilité.
• IMM2 intégré qui surveille en permanence les paramètres du système, déclenche des alertes et effectue des actions de récupération en cas d’échec de la réduction des temps d’arrêt.
• Diagnostics intégrés à l’aide de l’analyse dynamique des systèmes (DSA) Preboot, qui accélère les tâches de dépannage et réduit le temps d’entretien.
• Unité remplaçable par le client de trois ans et garantie limitée sur site, 9x5 le jour ouvrable suivant. Des mises à niveau de service optionnelles sont disponibles.

Facilité de gestion et sécurité

De puissantes fonctionnalités de gestion des systèmes simplifient la gestion locale et à distance du serveur x3300 M4 :

• Un IMM2 pour surveiller la disponibilité des serveurs et effectuer la gestion à distance.
• Une interface UEFI (Unified Extensible Firmware Interface) intégrée et standard qui permet d’améliorer l’installation, la configuration et les mises à jour, et simplifie la gestion des erreurs.
• Prise en charge intégrée du module TPM (Trusted Platform Module) 1.2 qui permet des fonctionnalités cryptographiques avancées, telles que les signatures numériques et l’attestation à distance.
• Prise en charge standard de l’Advanced Encryption Standard-New Instructions (AES-NI) pour un cryptage plus rapide et plus fort.
• IBM Systems Director pour une gestion proactive des systèmes. Systems Director propose des outils complets de gestion des systèmes qui permettent d’augmenter le temps de disponibilité, de réduire les coûts et d’améliorer la productivité grâce à des fonctionnalités avancées de gestion des serveurs.
• Fonctionnalité Intel Execute Disable Bit qui permet d’empêcher certaines classes d’attaques malveillantes par débordement de la mémoire tampon lorsqu’elle est associée à un système d’exploitation pris en charge.
• La technologie Intel Trusted Execution, qui offre une sécurité renforcée grâce à une résistance matérielle aux attaques de logiciels malveillants. Grâce à cette technologie, une application peut s’exécuter dans son propre espace isolé, à l’abri de tous les autres logiciels qui s’exécutent sur un système.

Rendement énergétique

Le serveur x3300 M4 offre les fonctionnalités d’efficacité énergétique suivantes pour économiser de l’énergie, réduire les coûts d’exploitation, augmenter la disponibilité de l’énergie et contribuer à l’environnement vert :

• Composants de carte système économes en énergie pour aider à réduire les coûts d’exploitation.
• Alimentations redondantes à haut rendement de 550 W et 750 W, avec certification 80 PLUS Platinum, et une alimentation fixe efficace de 460 W avec certification 80 PLUS Bronze.
• La famille de processeurs Intel Xeon E5-2400, qui offre de meilleures performances que la génération précédente et s’inscrit dans les mêmes limites de TDP.
• Intel Intelligent Power Capability, qui active et éteint des éléments individuels du processeur, selon les besoins, afin de réduire la consommation d’énergie.
• Processeurs Intel Xeon basse tension qui consomment moins d’énergie pour répondre aux exigences des centres de données et des environnements de télécommunications thermiquement contraints.
• Mémoire DDR3 basse tension 1,35 V RDIMM qui consomment 15 % d’énergie en moins que les RDIMM DDR3 1,5 V.
• Utilisation de trous de ventilation hexagonaux, qui font partie de la technologie de refroidissement™ vectoriel calibré. Les trous hexagonaux peuvent être regroupés plus densément que les trous ronds et fournissent un flux d’air plus efficace à travers le système.
• IBM Systems Director Active Energy Manager™, qui fournit des notifications et une gestion avancées de l’alimentation du centre de données pour aider à réduire la production de chaleur et les besoins en refroidissement.

La figure suivante montre l’avant du serveur, qui comprend la configuration de disque 3,5 pouces et la configuration de disque 2,5 pouces.

Graphique 2. Vue de face du serveur System x3300 M4

La figure suivante montre l’arrière du serveur.

Graphique 3. Vue arrière du serveur System x3300 M4

La figure suivante montre l’emplacement des composants clés à l’intérieur du serveur.

Graphique 4. Vue intérieure du serveur System x3300 M4

Le processeur 1 est installé sur la carte mère. Le processeur 2 est installé sur une carte d’extension.

Graphique 5. Processeur 2 installé sur la carte d’extension

Le tableau suivant répertorie les spécifications standard.

Les serveurs x3300 M4 sont livrés avec les éléments suivants :

• Déclaration de garantie limitée
• Avis importants
• Dépliant d’inscription
• CD de documentation contenant le Guide d’installation et de service
• Un cordon d’alimentation C13 de 2,8 m (les modèles EMEA ne contiennent pas de cordon d’alimentation, il doit être acheté séparément)

Le tableau suivant répertorie les modèles standard.

Tableau 2. Modèles standard

† Détail du processeur : quantité et modèle de processeur, nombre de cœurs, vitesse du cœur, cache L3, vitesse de la mémoire et consommation d’énergie.
‡ Le premier chiffre est le nombre d’emplacements d’E/S disponibles avec un processeur ; Le deuxième chiffre concerne deux processeurs.
* Dans les configurations avec une alimentation de 460 W : avec 1 processeur, jusqu’à 5 emplacements PCIe sont utilisables et jusqu’à huit baies de disques de 3,5 pouces sont utilisables ; Avec 2 processeurs, jusqu’à 3 emplacements et quatre baies de disques de 3,5 pouces sont utilisables.
** Dans les configurations avec des alimentations de 550 W : Avec 1 CPU, jusqu’à 5 emplacements PCIe sont utilisables ; avec 2 CPU, jusqu’à 3 emplacements sont utilisables. Les configurations de disque ne sont pas affectées.

Pour plus d’informations sur les fonctionnalités standard du serveur, reportez-vous à la section Spécifications standard.

Le tableau suivant répertorie les modèles express.

Tableau 3. Modèles express

† Détail du processeur : quantité et modèle de processeur, nombre de cœurs, vitesse du cœur, cache L3, vitesse de la mémoire et consommation d’énergie.

Le serveur x3300 M4 prend en charge les options de processeur répertoriées dans le tableau suivant. Le serveur prend en charge jusqu’à deux processeurs. Ce tableau indique les modèles de serveurs équipés de chaque norme de processeur. S’il n’existe pas de modèle d’utilisation correspondant pour un processeur particulier, ce processeur n’est disponible que par l’intermédiaire du CTO.

L’option inclut également la carte d’extension sur laquelle le processeur 2 est monté. L’installation du deuxième processeur nécessite l’installation du ventilateur 3. Les numéros de pièce répertoriés dans le tableau suivant incluent ce ventilateur.

Tableau 4. Options de processeur

* Le premier code de fonction est pour le premier processeur ; le deuxième code de fonctionnalité concerne le deuxième processeur
† Un seul de ces processeurs est pris en charge par le serveur, et ils ne peuvent être commandés que par l’intermédiaire du CTO.

Le serveur System x3300 prend en charge la mémoire DDR3. Le serveur prend en charge jusqu’à six modules DIMM lorsqu’un processeur est installé et jusqu’à 12 modules DIMM lorsque deux processeurs sont installés. Chaque processeur dispose de trois canaux de mémoire et de deux modules DIMM par canal. Les règles suivantes s’appliquent lors de la sélection de la configuration de la mémoire :

• Le serveur prend en charge les modules DIMM non enregistrés (UDIMM) et les RDIMM. Les LRDIMM ne sont pas pris en charge.
• Le mélange de différents types de mémoire (UDIMM et RDIMM) n’est pas pris en charge.
• Le mélange de modules DIMM 1,5 V et 1,35 V dans le même serveur est pris en charge. Dans ce cas, tous les DIMM fonctionnent à 1,5 V.
• Le nombre maximum de rangs par canal est de huit.
• La quantité maximale de modules DIMM pouvant être installés sur un serveur dépend du nombre de processeurs, du type de module DIMM, du rang et de la tension de fonctionnement, comme indiqué dans la ligne « Quantité maximale » du tableau suivant.
• Tous les modules DIMM du serveur fonctionnent à la même vitesse, qui est déterminée comme la valeur la plus basse des vitesses suivantes :
  • Vitesse de la mémoire prise en charge par un processeur spécifique
  • Vitesse de fonctionnement maximale la plus basse pour la configuration de mémoire sélectionnée, qui dépend de la vitesse nominale, de la tension de fonctionnement et de la quantité de modules DIMM par voie, comme indiqué dans la section « Vitesse de fonctionnement maximale » du tableau suivant

Mise en évidence du tableau : les cellules du tableau mises en surbrillance par un arrière-plan gris indiquent quand la combinaison de la tension DIMM et du nombre de DIMM par voie permet toujours aux DIMM de fonctionner à une vitesse nominale.

* La quantité maximale prise en charge est indiquée pour deux processeurs installés. Lorsqu’un processeur est installé, la quantité maximale prise en charge est la moitié de ce qui est indiqué.

* La quantité maximale prise en charge est indiquée pour deux processeurs installés. Lorsqu’un processeur est installé, la quantité maximale prise en charge est la moitié de ce qui est indiqué.
† Le nombre ici est la plus grande mémoire que vous pouvez avoir installée qui fonctionnera à la vitesse nominale des DIMM. « Absence de support » signifie que le module DIMM ne peut pas fonctionner à sa vitesse nominale sur ce serveur et fonctionne à une vitesse inférieure, même à 1 DPC.

Les technologies de protection de la mémoire suivantes sont prises en charge :

• ECC
• Chipkill (pour les modules de mémoire DIMM x4)
• Mise en miroir de la mémoire
• Économie de rang de mémoire

Si la mise en miroir de la mémoire est utilisée, les modules DIMM doivent être installés par paires (au moins une paire par processeur), et les deux modules DIMM d’une paire doivent être de type et de taille identiques.

Si la mémoire est épargnée, au moins un module DIMM à quatre rangées ou deux modules DIMM à une ou deux rangées à une ou deux rangées doivent être installés par voie remplie. (Il n’est pas nécessaire que les modules DIMM soient identiques.) En mode de sauvegarde de rang, un rang d’un module DIMM dans chaque canal rempli est réservé en tant que mémoire de rechange. La taille d’un rang varie en fonction des modules DIMM installés.

Le tableau suivant répertorie les options de mémoire disponibles pour le serveur x3300 M4.

La mémoire DDR3 Lenovo est testée et réglée pour des performances et un débit optimaux du System x. Les spécifications de la mémoire Lenovo sont intégrées dans le diagnostic du trajet lumineux pour un retour d’information immédiat sur les performances du système et une disponibilité optimale du système. Du point de vue du service et de l’assistance, la mémoire Lenovo assume automatiquement la garantie du système.

Tableau 6. Options de mémoire

Le serveur System x3300 M4 prend en charge les configurations de stockage interne répertoriées dans le tableau suivant. Vous trouverez des informations détaillées sur les contrôleurs RAID pris en charge dans la section Contrôleurs pour le stockage interne.

Prise en charge des disques SATA : Le ServeRAID C105 ne prend en charge que les disques SATA.

Tableau 7. Combinaisons de disques prises en charge

* Si le serveur dispose d’une alimentation fixe de 460 W et de deux processeurs installés, aucune configuration de disque 2,5" n’est prise en charge, et le maximum de disques 3,5 pouces pris en charge est de quatre disques. Voir la section « Alimentations ».

The following figure shows these configurations.

Figure 6. Internal drive configurations

Standard models of the x3300 M4 server ship with one drive bay kit as listed in Table 2. The following table shows the internal storage expansion options that are available for the x3300 M4 server.

Table 8. Internal storage expansion options

* For models with a 460 W fixed power supply and two processors, only one 3.5-inch kit is supported.

The x3300 M4 includes the ServeRAID C105 onboard SATA controller with software RAID capabilities. The C105 functionality is embedded on the Intel C600 chipset. On some models, this disk controller is used to connect to the disk drives. On other models, a hardware RAID controller, such as the ServeRAID H1110 or M1115, is installed, which deactivates the onboard C105 controller.

The following table lists the RAID controllers and controller upgrades that are used for internal disk storage of the x3300 M4 server.

* The ServeRAID M5100 Series Battery Kit (81Y4508) is supported only with ServeRAID M5100 Series 512MB Cache/RAID 5 Upgrade (81Y4484).
† The ServeRAID M5100 Series RAID 6 Upgrade (81Y4546) requires a RAID 5 Upgrade.

ServeRAID C105 has the following features:

• Support for 4 drives or 8 drives with the addition of the 8-Pack ServeRAID C105 Controller Enabler feature, 90Y4349
• Support for simple-swap and hot-swap SATA hard drives (SSDs and SAS HDDs are not supported.)
• Support for RAID 0, 1, and 10 (Non-RAID is not supported.)
• 3 Gbps throughput per port
• Support for up to eight volumes
• Support for virtual drive sizes greater than 2 TB
• Fixed stripe unit size of 64 KB
• Support for MegaRAID Storage Manager management software

Driver availability: No native (in-box) driver exists for Windows and Linux. You must download the drivers separately. No support is available for VMware, Hyper-V, Xen, KVM.

The ServeRAID H1110 adapter has the following specifications:

• Four internal 6 Gbps SAS/SATA ports
• Connects to up to four SAS or SATA drives (8 or more drives are not supported.)
• One x4 mini-SAS internal connector (SFF-8087)
• 6 Gbps throughput per port
• Based on the LSI SAS2004 6 Gbps RAID on Chip (ROC) controller
• PCIe 2.0 x4 host interface
• Support for RAID 0, 1, 1E, and 10

The ServeRAID M1115 SAS/SATA Controller has the following specifications:

• Eight internal 6 Gbps SAS/SATA ports
• Two x4 mini-SAS internal connectors (SFF-8087)
• Supports RAID levels 0, 1, and 10
• Supports RAID levels 5 and 50 with optional M1100 Series RAID 5 upgrades
• 6 Gbps throughput per port
• PCIe 3.0 x8 host interface
• Based on the LSI SAS2008 6 Gbps ROC controller

The ServeRAID M5110 SAS/SATA Controller has the following specifications:

• Eight internal 6 Gbps SAS/SATA ports
• Two x4 mini-SAS internal connectors (SFF-8087)
• Support for RAID levels 0, 1, and 10
• Support for RAID levels 5 and 50 with optional M5100 Series RAID 5 upgrades
• Support for RAID 6 and 60 with the optional M5100 Series RAID 6 Upgrade
• Support for 512 MB battery-backed cache or 512 MB or 1 GB flash-backed cache
• 6 Gbps throughput per port
• PCIe 3.0 x8 host interface
• Based on the LSI SAS2208 6 Gbps ROC controller

If ServeRAID M5110 is selected with a battery kit or flash upgrade, the battery or flash power module is installed remotely from the adapter in a battery holder that is mounted inside the server case as shown in the following figure.

Figure 7. ServeRAID battery or flash power module installed in the battery holder

For more information, see the list of Lenovo Press Product Guides in the RAID adapters category:
https://lenovopress.com/servers/options/raid

The following table lists the hard drive options for the internal disk storage of the x3300 M4 server.

Drive support: If the server has a 460 W fixed power supply and two processors installed, no 2.5-inch drive configurations are supported, and the maximum number of supported 3.5-inch drives is four drives. See the Power supplies section.

Table 10. Disk drive options for internal disk storage

Part number	Feature code	Description	Maximum supported*
2.5" 15K SAS Hot-Swap HDDs
90Y8926	A2XB	146GB 15K 6Gbps SAS 2.5" SFF G2HS HDD	16
81Y9670	A283	300GB 15K 6Gbps SAS 2.5" SFF HS HDD	16
2.5" 10K SAS Hot-Swap HDDs
90Y8877	A2XC	300GB 10K 6Gbps SAS 2.5" SFF G2HS HDD	16
90Y8872	A2XD	600GB 10K 6Gbps SAS 2.5" SFF G2HS HDD	16
81Y9650	A282	900GB 10K 6Gbps SAS 2.5" SFF HS HDD	16
00AD075	A48S	1.2TB 10K 6Gbps SAS 2.5'' G2HS HDD	16
2.5" 10K & 15K SAS Hot-Swap Self Encrypting Drives (SEDs)
90Y8913	A2XF	300GB 10K 6Gbps SAS 2.5" SFF G2HS SED	16
00AD085	A48T	1.2TB 10K 6Gbps SAS 2.5'' G2HS SED	16
2.5" NL SAS Hot-Swap HDDs
90Y8953	A2XE	500GB 7.2K 6Gbps NL SAS 2.5" SFF G2HS HDD	16
81Y9690	A1P3	1TB 7.2K 6Gbps NL SAS 2.5" SFF HS HDD	16
2.5" NL SATA Hot-Swap HDDs
81Y9722	A1NX	250GB 7.2K 6Gbps NL SATA 2.5" SFF HS HDD	16
81Y9726	A1NZ	500GB 7.2K 6Gbps NL SATA 2.5" SFF HS HDD	16
81Y9730	A1AV	1TB 7.2K 6Gbps NL SATA 2.5" SFF HS HDD	16
2.5" SAS-SSD Hybrid drives
00AJ300	A4VB	600GB 15K 6Gbps SAS 2.5'' G2HS HDD	16
2.5" Enterprise SSDs
41Y8331	A4FL	S3700 200GB SATA 2.5" MLC HS Enterprise SSD	16
41Y8336	A4FN	S3700 400GB SATA 2.5" MLC HS Enterprise SSD	16
41Y8341	A4FQ	S3700 800GB SATA 2.5" MLC HS Enterprise SSD	16
49Y6129	A3EW	200GB SAS 2.5" MLC HS Enterprise SSD	16
49Y6134	A3EY	400GB SAS 2.5" MLC HS Enterprise SSD	16
49Y6139	A3F0	800GB SAS 2.5" MLC HS Enterprise SSD	16
49Y6195	A4GH	1.6TB SAS 2.5" MLC HS Enterprise SSD	16
2.5" Enterprise Value SSDs
00AJ355	A56Z	120GB SATA 2.5" MLC HS Enterprise Value SSD	16
00AJ360	A570	240GB SATA 2.5" MLC HS Enterprise Value SSD	16
00AJ365	A571	480GB SATA 2.5" MLC HS Enterprise Value SSD	16
00AJ370	A572	800GB SATA 2.5" MLC HS Enterprise Value SSD	16
00AJ000	A4KM	S3500 120GB SATA 2.5" MLC HS Enterprise Value SSD	16
00AJ005	A4KN	S3500 240GB SATA 2.5" MLC HS Enterprise Value SSD	16
00AJ010	A4KP	S3500 480GB SATA 2.5" MLC HS Enterprise Value SSD	16
00AJ015	A4KQ	S3500 800GB SATA 2.5" MLC HS Enterprise Value SSD	16
00FN268	A5U4	S3500 1.6TB SATA 2.5" MLC HS Enterprise Value SSD	16
00FN298	AS0D	240GB SATA 2.5" MLC HS Entry SSD	16
00FN327	AS0E	480GB SATA 2.5" MLC HS Entry SSD	16
00FN332	AS0F	960GB SATA 2.5" MLC HS Entry SSD	16
3.5" NL SAS Hot-swap HDDs
90Y8567	A26M	1TB 7.2K 6Gbps NL SAS 3.5" G2HS HDD	8
90Y8572	A2U0	2TB 7.2K 6Gbps NL SAS 3.5" G2HS HDD	8
90Y8577	A2R2	3TB 7.2K 6Gbps NL SAS 3.5" G2HS HDD	8
49Y6210	A4AF	4TB 7.2K 6Gbps NL SAS 3.5'' G2HS HDD	8
00ML213	AS78	6TB 7.2K 6Gbps NL SAS 3.5" G2HS 512e HDD	8
3.5" NL SAS Hot-swap SEDs
00W1543	A4AJ	4TB 7.2K 6Gbps NL SAS 3.5'' G2HS SED	8
3.5" NL SATA Hot-swap HDDs
81Y9786	A22Y	500GB 7.2K 6Gbps NL SATA 3.5" G2HS HDD	8
81Y9790	A22P	1TB 7.2K 6Gbps NL SATA 3.5" G2HS HDD	8
81Y9794	A22T	2TB 7.2K 6Gbps NL SATA 3.5" G2HS HDD	8
81Y9798	A22S	3TB 7.2K 6Gbps NL SATA 3.5" G2HS HDD	8
49Y6002	A3W9	4TB 7.2K 6Gbps NL SATA 3.5" G2HS HDD	8
3.5" NL SATA Simple-swap HDDs
81Y9802	A22U	500GB 7.2K 6Gbps NL SATA 3.5" G2SS HDD	8
81Y9806	A22X	1TB 7.2K 6Gbps NL SATA 3.5" G2SS HDD	8
81Y9810	A22W	2TB 7.2K 6Gbps NL SATA 3.5" G2SS HDD	8
3.5" 15K SAS Hot-Swap HDDs
49Y6092	A3DV	300GB 15K 6Gbps SAS 3.5" G2HS HDD	16
49Y6102	A3DX	600GB 15K 6Gbps SAS 3.5" G2HS HDD	16

* If the server has a 460 W fixed power supply and two processors installed, no 2.5-inch drive configurations are supported and the maximum supported 3.5-inch drives is 4 drives. See the Power supplies section.

The server supports the internal tape drive options that are listed in the following table.

Table 11. Internal tape drives

* With standard models, installation of a second tape drive requires removal of the optical drive.

USB tape drives are attached to the internal USB connector. SAS tape drives require SAS host bus adapters (HBA). See the Storage host bus adapters section for list of available SAS HBAs.

For more information, see the list of Lenovo Press Product Guides in the Backup units category:
https://lenovopress.com/servers/options/backup

The server supports the optical drive options that are listed in the following table.

Table 12. Optical drives

* This option is available only by using CTO or is already installed in standard models.

The two half-high drives in the table can be installed in any open 5.25-inch drive bay (Figure 5).

Half-High SATA DVD-ROM supports the following media and speeds for reading:

• CD-ROM 48X
• CD-DA (DAE) 40X
• CD-R 48X
• CD-RW 40X
• DVD-ROM (single layer) 16X
• DVD-ROM (dual layer) 12X
• DVD-R (4.7 GB) 16X
• DVD-R DL 12X
• DVD+R 16X
• DVD+R DL 12X
• DVD-RW (4.7 GB) 12X
• DVD+RW 12X
• DVD-RAM (4.7/9.4 GB) 6X

Half-High SATA multiburner supports the same media and speeds for reading as HH DVD-ROM. In addition, this drive supports the following media and speeds for writing:

• CD-R 24X
• CD-RW 4X
• High Speed CD-RW 10X
• Ultra Speed CD-RW 16X
• DVD-R 8X
• DVD-R DL 8X
• DVD+R 8X
• DVD+R DL 8X
• DVD-RW 6X
• DVD+RW 8X
• DVD-RAM 3X

The server supports up to six PCIe slots. Slots 1 - 4 are PCIe 3.0 slots. The slots have the following slot form factors:

• Slot 1: PCIe 3.0 x8; full-height, half-length (requires second processor)
• Slot 2: PCIe 3.0 x8; full-height, full-length
• Slot 3: PCIe 3.0 x8 (x4 wired); full-height, half-length
• Slot 4: PCIe 3.0 x16 (x8 wired); full-height, full-length
• Slot 5: PCIe 2.0 x4 (x1 wired); full-height, half-length
• Slot 6: PCIe 2.0 x8 (x4 wired); full-height, half-length (supports optional PCI-X 64 bit/133 MHz interposer card)

Depending on the number of processors installed and the type of power supply used, only a subset of the slots is available for use as listed in the following table.

Table 13. Slot availability based on the number of processors installed and the type of power supply used

	460 W fixed power supply	550 W hot-swap power supply (1 or 2)	750 W hot-swap power supply (1 or 2)
One processor installed	Slots 2 - 6	Slots 2 - 6	Slots 2 - 6
Two processors installed	Any three slots	Any three slots	All six slots

Slots 1 - 4 are PCI Express 3.0 slots. Slots 5 and 6 are PCI Express 2.0 slots. Slot 4 accepts a GPU adapter at a maximum of 75W power consumption. Slot 6 can be converted to a PCI-X slot (64 bit, 133 MHz) by using the kit that is listed in the following table.

Table 14. PCI riser card options

The x3300 M4 server supports four integrated Gigabit Ethernet 1000BASE-T RJ-45 ports. Two ports are enabled standard, and two enabled optionally with the FoD upgrade that is listed in the following table. The controller is based on the Intel I350-CM2.

Table 15. Upgrade to enable Ethernet ports 3 and 4

The integrated Ethernet controller has the following Ethernet features:

• NIC teaming (load balancing and failover)
• 1 Gb Ethernet IEEE 802.3, 802.3u, and 802.3ab PHY specifications compliant
• Integrated PHY for 10/100/1000 Mbps for multispeed, full, and half-duplex auto-negotiation
• IEEE 802.3x and 802.3z compliant flow control support with software-controllable Rx thresholds and Tx pause frames
• Automatic cross-over detection function (MDI/MDI-X)
• IEEE 1588 protocol and 802.1AS implementation
• IEEE802.3az - Energy Efficient Ethernet (EEE)
• Full wake-up support
• Advanced Power Management (APM) support
• Advanced Configuration and Power Interface (ACPI) specification v2.0c
• Magic packet wake-up enable

The integrated Ethernet controller has the following I/O virtualization features:

• Eight transmit (Tx) and receive (Rx) queue pairs per port
• Flexible port partitioning: 32 virtual functions (VF) with four ports or 16 VFs with two ports
• Support for PCI-SIG SR-IOV specification
• Rx/Tx round-robin scheduling
• Traffic isolation and traffic steering
• Virtual machine (VM) to VM packet forwarding (packet loopback)
• MAC and VLAN anti-spoofing
• Malicious driver detection
• Storm control
• Per-pool statistics, off loads, and jumbo support
• Independent Function Level Reset (FLR) for physical and virtual functions
• IEEE 802.1q virtual local area network (VLAN) support with VLAN tag insertion, stripping, and packet filtering for up to 4096 VLAN tags
• IEEE 802.1q advanced packet filtering
• Mirroring rules
• Support for simple VEPA
• VF promiscuous modes

The integrated Ethernet controller has the following Stateless offload and performance features:

• TCP/UDP, IPv4 checksum offloads (Rx/ Tx/Large-send); extended Tx descriptors
• IPv6 support for IP/TCP and IP/UDP receive checksum offload
• Tx TCP segmentation offload (IPv4, IPv6)
• Transmit Segmentation Offloading (TSO)
• Interrupt throttling control
• Legacy and Message Signal Interrupt (MSI)
• Message Signal Interrupt Extension (MSI-X)
• Receive Side Scaling (RSS) for Windows
• Scalable I/O for Linux environments (IPv4, IPv6, TCP/UDP)
• Support for packets up to 9.5 KB (jumbo frames)

The following table lists the supported network adapters.

* Withdrawn from marketing
† In the Maximum supported column, the first number is with one processors installed, and the second number is with two processors installed.
# Emulex Dual Port 10GbE SFP+ Integrated VFA III is only available through CTO or Special Bid (SBB 95Y3768)
** One license per one Emulex Dual Port 10GbE VFA III (95Y3762) or Emulex Dual Port 10GbE Integrated VFA III (SBB 95Y3768).

For more information, see the list of Lenovo Press Product Guides in the Networking adapters category:
https://lenovopress.com/servers/options/ethernet

The following table lists the storage HBAs that are supported by the x3300 M4 server.

† In the Maximum supported column, the first number is with one processors installed, and the second number is with two processors installed.

For more information, see the list of Lenovo Press Product Guides in the Host bus adapters category:
https://lenovopress.com/servers/options/hba

The server does not support currently shipping PCIe SSD adapters.

The x3300 M4 server does not support currently shipping GPU adapters.

The server supports one of the following power supply configurations:

• One 460 W fixed power supply, non-redundant (80 PLUS Bronze certified)
• Up to two redundant hot-swap 550 W ac power supplies (80 PLUS Platinum certified)
• Up to two redundant hot-swap 750 W ac power supplies (80 PLUS Platinum certified)

The Standard models section lists the power supplies included in standard models. For servers with one redundant hot-swap power supply, the following table lists the upgrades to add the second redundant power supply. Models with a fixed power supply cannot be upgraded to hot-swap redundant power supplies.

Table 18. Optional redundant power supply upgrades

* Replaces 94Y6668

The use of the 460 W fixed power supply or 550 W power supply imposes the configuration limitations that are listed in the following table.

Table 19. Configuration limitations based on power supply used (PSU = power supply unit)

* Full support: With one processor installed, full support is five slots (slots 2 - 5); with two processors installed, full support is six slots (slots 1 - 6).
An ac power supply ships standard without a line cord, which must be purchased separately.

Standard models of the server come standard with two simple swap cooling fans, one rear fan and one system fan. The server supports up to four fans, including one that provides N+1 cooling redundancy. The following table lists the power supplies and redundant cooling upgrade option.

Table 20. Fan upgrades

* Not including the rear fan (4) as shown in the following figure.

The following figure shows the location of the four fans.

Figure 8. Location of the cooling fans

Standard fans are fan 2 and fan 4. The following table shows the configuration requirements for fans 1 and 3.

Table 21. Fan upgrades

* Redundancy is not available if any quantity of 16GB 1600 MHz RDIMM (00D4968) is installed.

The x3300 M4 server supports VMware ESXi installed on a USB memory key. The key is installed in a USB socket inside the server. The following table lists the virtualization options.

Table 22. Virtualization options

Not supported: VMware ESXi and vSphere do not support the ServeRAID C105 integrated RAID controller.

The x3300 M4 server contains IMM2, which provides advanced service-processor control, monitoring, and an alerting function. If an environmental condition exceeds a threshold or if a system component fails, the IMM2 lights LEDs to help you diagnose the problem, records the error in the event log, and alerts you to the problem. Optionally, the IMM2 also provides a virtual presence capability for remote server management capabilities.

The IMM2 provides remote server management through industry-standard interfaces:

• Intelligent Platform Management Interface (IPMI) Version 2.0
• Simple Network Management Protocol (SNMP) Version 3
• Common Information Model (CIM)
• Web browser

The optional IMM Advanced Upgrade (software feature) is required to enable the remote presence and blue-screen capture features. The remote presence feature provides the following functions:

• Remotely viewing video with graphics resolutions up to 1600x1200 at 75 Hz with up to 23 bits per pixel color depths, regardless of the system state
• Remotely accessing the server by using the keyboard and mouse from a remote client
• Mapping the CD or DVD drive, diskette drive, and USB flash drive on a remote client, and mapping ISO and diskette image files as virtual drives that are available for use by the server
• Uploading a diskette image to the IMM memory and mapping it to the server as a virtual drive

The blue-screen capture feature captures the video display contents before the IMM restarts the server when the IMM detects an operating-system hang condition. A system administrator can use the blue-screen capture to assist in determining the cause of the hang condition.

The following table lists the remote management option.

Table 23. Remote management option

In the default UEFI configuration, Ethernet port 2 is configured to be dedicated to remote access to the IMM2. If preferred, you can change the UEFI setting so that remote access to the IMM2 is via Port 1 and also accessible to the operating system. This setting is also useful if you do not have a dedicated management network. The following table shows this setting and its effect on the Ethernet ports.

Note: The IMM2 network must operate 100 Mbps full duplex. The IMM2 network connection does not support Gigabit Ethernet. In shared mode, the production Ethernet network on that port still operates at Gigabit speeds.

Table 24. UEFI settings for remote access to the IMM

* The IMM network is limited to 100 Mbps full duplex

The x3300 M4 server supports the following operating systems:

• 4690 Operating System V6
• Microsoft Windows Server 2008 R2
• Microsoft Windows Server 2008, Datacenter x64 Edition
• Microsoft Windows Server 2008, Datacenter x86 Edition
• Microsoft Windows Server 2008, Enterprise x64 Edition
• Microsoft Windows Server 2008, Enterprise x86 Edition
• Microsoft Windows Server 2008, Standard x64 Edition
• Microsoft Windows Server 2008, Standard x86 Edition
• Microsoft Windows Server 2008, Web x64 Edition
• Microsoft Windows Server 2008, Web x86 Edition
• Microsoft Windows Server 2012
• Microsoft Windows Server 2012 R2
• Microsoft Windows Small Business Server 2008 Premium Edition
• Microsoft Windows Small Business Server 2008 Standard Edition
• Red Hat Enterprise Linux 5 Server Edition
• Red Hat Enterprise Linux 5 Server with Xen x64 Edition
• Red Hat Enterprise Linux 5 Server x64 Edition
• Red Hat Enterprise Linux 6 Server Edition
• Red Hat Enterprise Linux 6 Server x64 Edition
• Red Hat Enterprise Linux 7
• SUSE LINUX Enterprise Server 10 for AMD64/EM64T
• SUSE LINUX Enterprise Server 10 for x86
• SUSE LINUX Enterprise Server 11 for AMD64/EM64T
• SUSE LINUX Enterprise Server 11 for x86
• SUSE Linux Enterprise Server 12
• SUSE Linux Enterprise Server 12 with XEN
• Toshiba 4690 Operating System V6
• VMware ESX 4.1
• VMware ESXi 4.1
• VMware vSphere 5.0 (ESXi)
• VMware vSphere 5.1 (ESXi)
• VMware vSphere 5.5 (ESXi)
• VMware vSphere 6.0 (ESXi)

For the latest information about the specific versions and service levels supported and any other prerequisites, see the ServerProven® website:
http://www.lenovo.com/us/en/serverproven/nos/matrix.shtml

The x3300 M4 server has the following dimensions and weight (approximate):

• In tower configuration:
  • Width: 235 mm (9.25 in), 176 mm (6.9 in) without stabilizer feet
  • Depth: 678 mm (26.7 in), 605 mm (23.8 in) without front bezel
  • Height: 438 mm (17.1 in). 425 mm (16.7 in) without stabilizer feet
  • Weight minimum: 22.0 kg (48.5 lb)
  • Weight maximum: 29.7 kg (65.4 lb)
• In rack configuration (with rack conversion kit):
  • Width: 481 mm (18.9 in)
  • Height: 176 mm (6.9 in) (4U)
  • Depth: 625 mm (24.6 in) excluding bezel (bezel and HDD handles adds 24 mm)
  • Minimum: 20.5 kg (45.2 lb)
  • Maximum: 28.2 kg (62.1 lb)

The x3300 M4 server has the following supported environment:

• Server on:
  • Temperature: 5°C - 40°C (41°F - 104°F) up to 950mm (3,117ft)
  • Above 950m, de-rated maximum air temperature 1°C / 175m.
  • Humidity, non-condensing: -12°C dew point (10.4°F) and 8% - 85% relative humidity
  • Maximum dew point: 24°C (75°F)
  • Maximum altitude: 3050 m (10,000 ft) & 5°C - 28°C (41°F - 82°F)
  • Maximum rate of temperature change: 5°C/hr (41°F/hr) for tape drive, 20°C/hr (68°F/hr) for HDDs
• Server off:
  • Temperature: 5°C to 45°C (41°F - 113°F)
  • Relative humidity: 8% - 85%
  • Maximum dew point: 27°C (80.6°F)
• Storage:
  • Temperature: 1°C to 60°C (33.8°F - 140°F)
  • Altitude: 3050 m (10,000 ft)
  • Relative humidity: 5% - 80%
  • Maximum dew point: 29°C (84.2°F)
• Shipping:
  • Temperature: -40°C to 60°C (-40°F - 140°F)
  • Altitude: 10,700 m (35,105 ft)
  • Relative humidity: 5% - 100%
  • Maximum dew point: 29°C (84.2°F)

The x3300 M4 server has the following electrical specifications:

• Models with 460 W power supplies:
  • 100 to 127 nominal V ac; 50-60 Hz; 11-6.4 A
  • 200 to 240 nominal V ac; 50-60 Hz; 11-3.2 A
  • Input kilovolt-amperes (kVA) (approximately): Minimum configuration: 0.12 kVA, Maximum: 0.64 kVA
• Models with 550 W power supplies:
  • 100 to 127 nominal V ac; 50-60 Hz; 11-6.5 A
  • 200 to 240 nominal V ac; 50-60 Hz; 11-3.3 A
  • Input kilovolt-amperes (kVA) (approximately): Minimum configuration: 0.12 kVA, Maximum: 0.66 kVA
• Models with 750 W power supplies:
  • 100 to 127 nominal V ac; 50-60 Hz; 11-8.9 A
  • 200 to 240 nominal V ac; 50-60 Hz; 11-4.5 A
  • Input kilovolt-amperes (kVA) (approximately): Minimum configuration: 0.14 kVA, Maximum: 0.90 kVA

The x3300 M4 server has the following heat and noise output:

• BTU output: ship configuration - 406.03 Btu/hr (119 watts)
• BTU output: full configuration - 2900.2 Btu/hr (850 watts)
• Acoustical noise emission levels: 5.5 bels (idling), 6.0 bels (operating)

The System x3300 M4 has a 3-year on-site warranty with 9x5 next-business-day terms. Lenovo offers the ServicePac warranty service upgrades through warranty upgrade offerings that are highlighted in this section. ServicePac offerings are a series of prepackaged warranty maintenance upgrades and post-warranty maintenance agreements with a well-defined scope of services, including service hours, response time, term of service, and service agreement terms and conditions.

ServicePac offerings are country-specific. That is, each country might have its own service types, service levels, response times, and terms and conditions. Not all covered types of ServicePac offerings might be available in a particular country. For more information about ServicePac offerings that are available in your country, see the ServicePac Product Selector at:
https://www-304.ibm.com/sales/gss/download/spst/servicepac

The following table explains the warranty service definitions in more detail.

Table 25. Warranty service definitions

In general, the following types of ServicePac offerings are available:

• Warranty and maintenance service upgrades
  • Service coverage for 1, 2, 3, 4, or 5 years, 9x5 or 24x7
  • On-site repair from next business day to 2 or 4 hours
  • Warranty extension of 1 or 2 years
• Remote technical support services
  • One or three years with 24x7 coverage (severity 1) or 9x5 next business day for all severities
  • Installation and startup support for System x servers
  • Remote technical support for System x servers
  • Software support - Support Line
    • Microsoft or Linux software
    • VMware
    • IBM Systems Director

The server conforms to the following standards:

• FCC - Verified to comply with Part 15 of the FCC Rules, Class A
• Canada ICES-003, issue 4, Class A
• UL/IEC 60950-1
• CSA C22.2 No. 60950-1-07
• NOM-019
• Argentina IEC60950-1
• Japan VCCI, Class A
• IEC-60950-1 (CB Certificate and CB Test Report)
• Australia/New Zealand AS/NZS CISPR 22:2006, Class A
• Taiwan BSMI CNS13438, Class A; CNS14336-1
• China CCC (GB4943.1), GB9254-2008 class A, GB17625.1-2003
• Korea KN22, Class A; KN24
• CE Mark (EN55022 Class A, EN60950-1, EN55024, EN61000-3-2, and EN61000-3-3)
• CISPR 22, Class A
• TUV-GS EN60950-1 /IEC60950-1,EK1-ITB2000)
• Russia/GOST ME01, IEC-60950-1, GOST R 51318.22-99, GOST R 51318.24-99, GOST R 51317.3.2-99, GOST R 51317.3.3-99

The server supports attachment to external storage expansion enclosures, such as the EXP2500 series, by using the ServeRAID M5120 SAS/SATA Controller.

The ServeRAID M5120 SAS/SATA Controller has the following specifications:

• Eight external 6 Gbps SAS/SATA ports
• Two external x4 mini-SAS connectors (SFF-8088)
• Support for RAID 0, 1, and 10
• Support for RAID 5 and 50 with optional M5100 Series RAID 5 upgrades
• Support for RAID 6 and 60 with the optional M5100 Series RAID 6 Upgrade
• Support for a 512 MB battery-backed cache or 512 MB or 1 GB flash-backed cache (cache)
• 6 Gbps throughput per port
• PCIe 3.0 x8 host interface
• Based on the LSI SAS2208 6 Gbps ROC controller
• Support for connectivity to the EXP2512 and EXP2524 storage expansion enclosures

For more information, see the Lenovo Press Product Guide ServeRAID M5120 SAS/SATA Controller:
http://lenovopress.com/tips0858

The ServeRAID M5120 SAS/SATA Controller supports connectivity to the external expansion enclosures that are listed in the following table. Up to nine expansion enclosures can be daisy-chained per one M5120 external port. For better performance, distribute expansion enclosures evenly across both M5120 ports.

Lenovo ThinkServer SA120 support

For details about supported drives and cables for the Lenovo ThinkServer SA120, see the Lenovo Press Product Guide:
http://lenovopress.com/tips1234

EXP2512 and EXP2524 support

The external SAS cables listed in the following table support connectivity between external expansion enclosures and the controller.

The following table lists the drives that are supported by EXP2512 external expansion enclosures.

The following table lists the hard disk drives that are supported by EXP2524 external expansion enclosures.

The following table lists the external storage systems that are supported by the server and can be ordered through the System x sales channel. The server might support other disk systems that are not listed in this table. For more information, see the IBM System Storage Interoperation Center found at http://www.ibm.com/systems/support/storage/ssic.

Table 30. External disk storage systems

For more information, see the list of Lenovo Press Product Guides in the IBM Storage category found at
https://lenovopress.com/storage/san/ibm

The following table lists the external backup options that are offered by Lenovo.

For more information, see the list of Product Guides in the Backup units category:
http://lenovopress.com/systemx/tape

The following table lists the top-of-rack Ethernet switches that are offered by Lenovo.

Table 32. Top-of-rack switches

For more information, see the list of Product Guides in the Top-of-rack switches category:
http://lenovopress.com/systemx/tor

The following table lists the uninterruptible power supply (UPS) units that are offered by Lenovo.

Table 33. Uninterruptible power supply units

For more information, see the list of Product Guides in the Power infrastructure category:
http://lenovopress.com/systemx/power

The following table lists the power distribution units (PDUs) that are offered by Lenovo.

Pour plus d’informations, consultez la liste des guides produits de la catégorie Infrastructure d’alimentation :
http://lenovopress.com/systemx/power

Le serveur peut être installé dans un rack à l’aide du kit de conversion Tower to Rack (00D2594). Le serveur prend en charge les armoires rack répertoriées dans le tableau suivant.

Tableau 35. Armoires rack et kit de conversion de tour à rack

Pour plus d’informations, consultez la liste des guides de produits Lenovo Press dans la catégorie Armoires rack et options :
https://lenovopress.com/servers/options/racks

La figure suivante illustre le serveur System x3300 M4 installé dans le kit de conversion de la tour en rack.

Graphique 9. Le serveur System x3300 M4 avec le kit de conversion Tower to Rack

Le serveur prend en charge les commutateurs de console en rack, les kits de moniteur et les passerelles de gestion répertoriés dans le tableau suivant.

Tableau 36. Options de rack
